一、前言

近年來，各種電氣設備及家用電器的使用量大幅增加，相應的電氣火災事故也隨之增加，電氣火災數量已經接近火災總數的30%，位列各類火災的首位。有火災造成的損失已經給社會經濟和人民生命財產造成了巨大的損失，電氣火災監控系統對預防電氣火災起到至關重要的作用。

二、產品介紹

EHS-XF-DQ3000電氣火災監控系統（簡稱系統）包含電氣火災監控設備、組合式電氣火災監控探測器。電氣火災監控系統能在電氣線路或者電氣設備的剩余電流/溫度超過設定值時發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防。電氣火災監控系統包括EHS-XF-DQ3010電氣火災監控設備、EHS-XF-DQ3020系列組合式電氣火災監控探測器、EHS-XF-DQ3030組合式電氣火災監控探測器等產品組成。

三、設計的依據

中華人民共和國國家標準GB 14287.1-2014《電氣火災監控系統第1部分：電氣火災監控設備》

中華人民共和國國家標準GB 14287.2-2014《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》

中華人民共和國國家標準GB 14287.3-2014《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》

中華人民共和國國家標準GB50116-2013《火災自動報警系統設計規范》

中華人民共和國國家標準GB50016-2014《建筑設計防火規范》

中華人民共和國國家標準GB25506-2010《消防控制室通用技術要求》

四、使用場所

應根據建筑物性質和發生電氣火災危險性確定電氣火災監控系統保護對象。電氣火災監控系統設置應符合國家標準《建筑設計防火規范》中的相關要求。標準GB50016-2014《建筑設計防火規范》10.2.7規定：下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：

1）建筑高度大于50m的乙、丙類廠房和丙類倉庫，室外消防用水量大于30L/s的廠房（倉庫）；

2）一類高層民用建筑；

3）座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000m2的商店和展覽建筑，?。ㄊ校┘壱陨系膹V播電視、電信和財貿金融建筑，室外消防用水量大于25L/s的其他公共建筑；

4）國家級文物保護單位的重點磚木或木結構的古建筑。

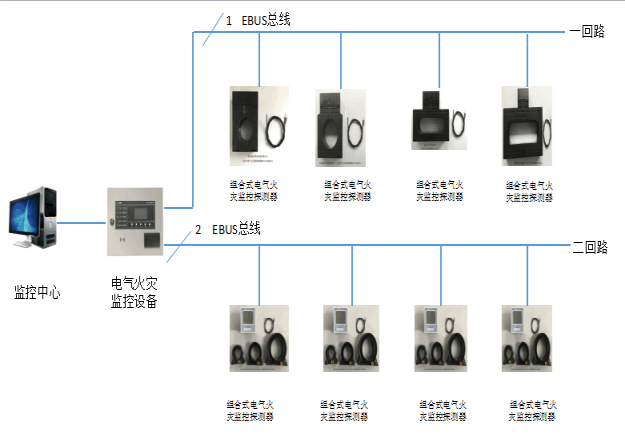

五、系統結構

六、主要產品

1、EHS-XF-DQ3010電氣火災監控設備

EHS-XF-DQ3010電氣火災監控設備（以下簡稱監控設備），采用EBUS總線制數據傳輸方式，接EHS-XF-DQ3020系列組合式電氣火災監控探測器和EHS-XF-DQ3030組合式電氣火災監控探測器組成電氣火災監控系統，適用于各類建筑及場所的電氣火災監控。

特點

1）信號線采用無極性設計，且具有短路保護功能，探測器采用信號總線供電，無需DC24V電線。

2）全中文觸摸液晶顯示，操作簡單。

3）報警信息快速上傳，時間小于10s。

4）具有剩余電流及溫度報警功能，報警閾值可設定。

5）支持微型打印機，實時打印系統的報警信息、狀態信息及記錄信息。

6）具有局域聯網功能，實現對報警、故障等信息的組網傳輸和操作。

7）具有信息傳輸功能，可將信息上報給圖形顯示裝置。

8）備電采用智能電源管理，具有備電充放電管理、完善的保護功能。

2、EHS-XF-DQ3020-1組合式電氣火災監控探測器

EHS-XF-DQ3020-1 組合式電氣火災監控探測器（以下簡稱探測器）應用于電氣火災監控系統前端，完成剩余電流、溫度的實時監測與報警，消除火災隱患，保護生命財產安全；EBUS通訊總線，可以方便的與本公司具備EBUS總線接口的電氣火災監控設備組網監控。可進行剩余電流監控和溫度監控的組合。

特點

1）無極性總線。

2）超低功耗。

3）探測器能夠識別主回路的大電流沖擊，有效防止沖擊電流帶來的誤報警。

4）檢測值與實際值誤差小于5%。

5）探測器的電流報警閥值在300mA～1000mA范圍內可設置。

3、EHS-XF-DQ3020-2組合式電氣火災監控探測器

EHS-XF-DQ3020-2組合式電氣火災監控探測器（以下簡稱探測器）應用于電氣火災監控系統前端，完成剩余電流、溫度的實時監測與報警，消除火災隱患，保護生命財產安全；EBUS通訊總線，可以方便的與本公司具備EBUS總線接口的電氣火災監控設備組網監控?？蛇M行剩余電流監控和溫度監控的組合。

特點

1）無極性總線。

2）超低功耗。

3）探測器能夠識別主回路的大電流沖擊，有效防止沖擊電流帶來的誤報警。

4）檢測值與實際值誤差小于5%。

5）探測器的電流報警閥值在300mA～1000mA范圍內可設置。

4、EHS-XF-DQ3020-3組合式電氣火災監控探測器

EHS-XF-DQ3020-3組合式電氣火災監控探測器（以下簡稱探測器）應用于電氣火災監控系統前端，完成剩余電流、溫度的實時監測與報警，消除火災隱患，保護生命財產安全；EBUS通訊總線，可以方便的與本公司具備EBUS總線接口的電氣火災監控設備組網監控。可進行剩余電流監控和溫度監控的組合。

特點

1）無極性總線。

2）超低功耗。

3）探測器能夠識別主回路的大電流沖擊，有效防止沖擊電流帶來的誤報警。

4）檢測值與實際值誤差小于5%。

5）探測器的電流報警閥值在300mA～1000mA范圍內可設置。

5、EHS-XF-DQ3020-4組合式電氣火災監控探測器

EHS-XF-DQ3020-4組合式電氣火災監控探測器（以下簡稱探測器）應用于電氣火災監控系統前端，完成剩余電流、溫度的實時監測與報警，消除火災隱患，保護生命財產安全；EBUS通訊總線，可以方便的與本公司具備EBUS總線接口的電氣火災監控設備組網監控?？蛇M行剩余電流監控和溫度監控的組合。

特點

1）無極性總線。

2）超低功耗。

3）探測器能夠識別主回路的大電流沖擊，有效防止沖擊電流帶來的誤報警。

4）檢測值與實際值誤差小于5%。

5）探測器的電流報警閥值在300mA～1000mA范圍內可設置。

6、EHS-XF-DQ3030組合式電氣火災監控探測器

EHS-XF-DQ3030組合式電氣火災監控探測器（以下簡稱探測器）應用于電氣火災監控系統前端，完成剩余電流、溫度的實時監測、報警與保護，進行聲光報警及消防聯動，消除電氣火災隱患。EBUS通訊總線，可以方便的與本公司具備EBUS總線接口的電氣火災監控設備組網監控。產品提供8路信號監控，可進行剩余電流監控和溫度監控的組合。

特點

1）監控單元液晶顯示，可進行測量及參數設置。

2）探測器和監控設備采用EBUS總線制連接方式，通訊穩定可靠，布線簡便。

3）按需設定報警值，并具備聲光報警功能。

4）小型化外形尺寸，適用于各類備電（箱）柜。

5）具備傳感器短路、斷路及通訊自動檢測功能。

6）通道混用式設計：同一通道支持檢測溫度值、剩余電流值，可任意切換。
